Зачем нужно армирование
Бетон устойчив к сжатию, но не выдерживает растягивающих усилий. Это свойство делает его уязвимым при изгибах, усадке, подвижках грунта и других типах деформации. Без армирования в теле фундамента возникают трещины. Особенно это проявляется на участках, где нагрузка действует неравномерно — под углами здания, возле простенков, в местах опирания балок и плит.
Арматура компенсирует слабость бетона. Металлический каркас внутри монолита принимает на себя растягивающее напряжение. Он работает на разрыв, поддерживает форму конструкции и обеспечивает равномерное распределение нагрузки. Это помогает сохранять целостность фундамента на протяжении всего срока службы здания.
Кроме нагрузок от веса строения, фундамент испытывает давление от пучения и просадки грунта. Зимой вода в почве замерзает и расширяется, летом — оседает. Без усиления такие подвижки разрывают бетон по самым слабым местам. Арматура удерживает трещины от раскрытия, распределяет деформации и позволяет конструкции «работать» без потерь.
| Тип фундамента | Рабочая арматура (мм) | Поперечная арматура (мм) | Примечание |
|---|---|---|---|
| Ленточный | 12–16 | 6–8 | Продольная — снизу и сверху |
| Плитный (монолитная плита) | 10–14 | 8–10 | Два уровня сетки |
| Свайно-ростверковый | 10–14 | 6–8 | В зависимости от сечения ростверка |
| Столбчатый | 10–12 | — | Только вертикальная арматура |
Примечание: Диаметр арматуры может корректироваться по результатам расчётов, однако диаметр менее 10 мм применяется редко из-за потери прочности. Поперечные элементы включают хомуты, перемычки и стяжки.
Армирование снижает риск аварий и снижает затраты на ремонт. Прочный фундамент выдерживает не только нагрузки от самого здания, но и воздействия внешней среды: подземные воды, перепады температур, сейсмическую активность. Особенно важно это при строительстве на нестабильных или глинистых грунтах, где фундамент находится под постоянным давлением.
В условиях частного строительства армирование позволяет сократить толщину фундамента без потери прочности. Это уменьшает объём бетона и снижает расходы на материалы. При этом достигается прочность, сравнимая с промышленными стандартами, и надёжность, рассчитанная на десятилетия.
Типы фундаментов и особенности армирования
Фундамент — это основа здания. Его задача — передать вес постройки на грунт, при этом не разрушиться и не просесть. Выбор типа фундамента зависит от веса здания, глубины промерзания, уровня подземных вод, структуры почвы. Каждый тип фундамента требует своего подхода к армированию.
Ленточный фундамент
Применяется при строительстве зданий с жёсткими наружными и внутренними стенами. Лента идёт под каждой несущей стеной. Арматура в нём работает на изгиб, особенно в местах с неравномерным давлением грунта.
Укладывают два пояса арматуры: нижний — для сопротивления пучению снизу, верхний — от давления сверху. Каждый пояс содержит минимум две продольные нити. Их соединяют поперечными хомутами, выдерживая шаг 30–50 см. Важно соблюдать защитный слой — 3–5 см от края бетона.
Углы усиливают Г-образными элементами. Их заводят глубоко в соседние участки ленты. Это позволяет каркасу работать как единое целое.
Плитный фундамент
Подходит для пучинистых и слабых грунтов. Представляет собой железобетонную плиту, равномерно распределяющую нагрузку от всего дома. Армирование в плитах — двухуровневое. Нижний и верхний пояса соединяются вертикальными прутками, образуя пространственную решётку.
Рабочая арматура идёт в двух направлениях: вдоль и поперёк. Диаметр — от 10 до 14 мм. Шаг укладки — 15–25 см. Важно, чтобы арматура не лежала на подушке из песка или пенопласта. Её поднимают на специальные пластиковые фиксаторы.
В плитах также особое внимание уделяется краям и местам под стенами. Там армирование уплотняют. По периметру заливают бортик с дополнительной арматурой.
Свайный фундамент с ростверком
Используется при высоком уровне грунтовых вод, слабых или глубоко промерзающих почвах. Свайные элементы берут нагрузку с дома и передают её на глубинные плотные слои грунта.
Каждую сваю армируют — в неё опускают пучок вертикальных прутков, скреплённых кольцами или спиралью. Ростверк — это бетонная лента по верху свай. Его армируют аналогично ленточному фундаменту, но особое внимание уделяют местам сопряжения со сваями. Там арматура из сваи заводится в тело ростверка, чтобы передать нагрузку без обрыва.
Столбчатый фундамент
Подходит для лёгких построек: бань, беседок, каркасных домов. Представляет собой отдельные опоры в углах и под несущими стенами. Каждую колонну усиливают арматурой из 2–4 вертикальных прутков. Их связывают хомутами с шагом 20–30 см. Важно, чтобы арматура выходила вверх — в тело ростверка или балок, связывающих столбы.
Между столбами часто укладывают мелкозаглублённую ленту. Она нуждается в дополнительном армировании. На соединениях обязательно делать Г-образные заводки арматуры от колонн в ленту.
Каждый тип фундамента требует точного расчёта, но есть общее правило: каркас из арматуры должен быть замкнутым, непрерывным и связанным по всей длине. Только тогда он сможет выдерживать все нагрузки.
Армирование углов: нагрузки и ошибки
Углы фундамента испытывают нагрузки в нескольких направлениях одновременно. Это точки с повышенным напряжением. В них сходятся продольные и поперечные усилия. Если арматура в углах не соединена правильно, нагрузка не перераспределяется, и в бетоне появляются трещины.
Наиболее уязвимые места — внутренние и внешние углы, примыкания стен, пересечения лент. Там возникает эффект растягивания и сжатия одновременно. При усадке грунта одна часть фундамента может опуститься чуть ниже. В углу в это время возникают растягивающие силы, с которыми бетон не справляется.
Типичная ошибка — прут арматуры просто обрывается в углу. Либо его кладут встык, без нахлёста. При этом каркас теряет прочность: усилия от одной стороны фундамента не передаются на другую. Второй вариант — согнуть арматуру под острым углом. В месте сгиба образуется концентратор напряжения. Под нагрузкой он трескается первым.
Нередко в углах ставят короткие вставки. Это ослабляет каркас. Такой подход возможен только при наличии заводских расчётов и чертежей. В реальных условиях он не работает. Арматура должна быть замкнутой и цельной. Гнутые или соединённые петлями элементы формируют прочный контур, который держит нагрузку по всему периметру.
Нагрузка на углы особенно возрастает зимой. При морозном пучении грунт давит неравномерно. Если фундамент жёстко связан по всей длине, он выдерживает такие деформации. Без правильного армирования углы разрушаются первыми. Это приводит к перекосу стен и просадке здания.
Как армировать углы
Правильное армирование углов начинается с понимания главного принципа: каркас должен быть непрерывным. Арматура обязана передавать усилия от одной части фундамента к другой без разрыва. Это особенно важно в местах, где сходятся две или более стеновые ленты.

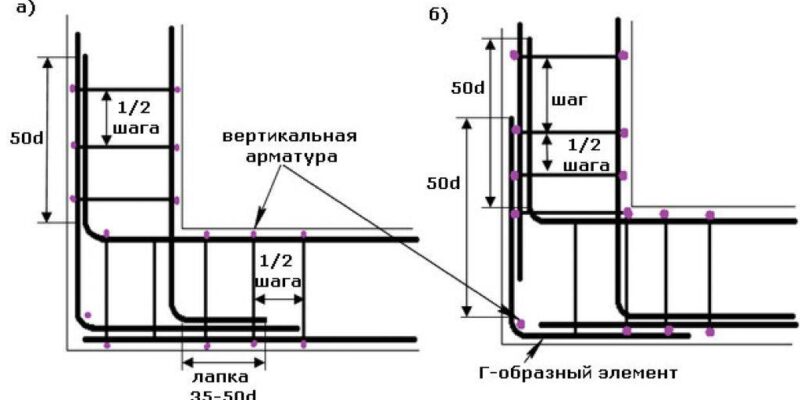

Для формирования прочного угла используют три типа элементов: Г-образные, П-образные и прямые прутки с нахлёстом.
Г-образные элементы изготавливаются из цельного прутка. Их сгибают под углом 90 градусов. Один конец уходит в одну стену, второй — в перпендикулярную. Такой элемент связывает оба направления арматурного каркаса. Минимальная длина каждого плеча — 50 см или 40 диаметров прутка (если арматура Ø12 мм, плечо должно быть не меньше 48 см).
П-образные элементы применяют в узлах пересечения несущих стен. Петля перекрывает точку соединения. Концы петли заводят в оба направления на полную длину нахлёста. Это создаёт прочную зону, которая гасит напряжение, идущие по диагонали.
Если согнуть прут невозможно (например, на участке с ограниченным пространством), применяют нахлёст прямых прутков. Один прут перекрывает другой на длину, равную 40 диаметрам. Важно: оба прута должны быть надёжно связаны вязальной проволокой в 3–4 точках по всей длине нахлёста. В местах стыка допускается укладка максимум двух нахлёстов в одном сечении — большее количество создаёт утолщения и может ослабить бетон.
Армирование внутреннего и внешнего угла отличается. Во внешнем углу основное напряжение направлено наружу — требуется особенно плотное соединение Г-образными элементами. Внутренние углы работают на сжатие — здесь допустимо более редкое армирование, но оно также должно быть непрерывным.
Дополнительные правила:
- Сгибы арматуры выполняются без перегрева, с минимальным радиусом, равным 5 диаметрам прутка. Например, Ø12 мм требует радиуса 60 мм.
- Место сгиба не должно быть впритык к пересечению стен — минимальное расстояние от края бетона до сгиба — 5 см.
- Внутренние арматурные стержни соединяют между собой поперечными хомутами. В углах их ставят чаще — через каждые 15–20 см.
- Угловые элементы заводят минимум на 60 см в каждую сторону, лучше — на 80 см. Это компенсирует сдвиги и кручение конструкции при подвижках грунта.
Соединение прутков
Арматура работает эффективно только в составе цельного каркаса. Его прочность зависит от того, насколько надёжно соединены отдельные прутки. Основной способ соединения — вязка. Альтернатива — сварка, но она применяется ограниченно, чаще в промышленных объектах, где используется арматура с маркировкой “С” (сварочная).
Вязка арматуры — это соединение прутков с помощью отожжённой проволоки толщиной 1,2–1,5 мм. Метод не требует сложного оборудования. Проволоку завязывают вручную или с помощью вязального пистолета. Узлы получаются гибкими. Это даёт каркасу свободу деформации при подвижках грунта. Арматура не лопается, а перераспределяет нагрузку.
Связанные прутки образуют жёсткую структуру. Каждый элемент работает в системе. Если один прут принимает напряжение, соседние включаются в работу. Так создаётся равномерное распределение нагрузки по всему телу фундамента. Особенно это важно в местах сопряжения: углы, примыкания, пересечения с ростверком или плитой.
Сварка арматуры используется в редких случаях. Она даёт жёсткое соединение, но нарушает структуру металла в месте шва. Особенно опасно это при отрицательных температурах. Шов становится хрупким, и под нагрузкой трескается. Кроме того, не вся арматура пригодна для сварки. Классическая A-III плохо переносит термическое воздействие.
Нахлёст — ещё один способ соединения. Один прут перекрывает другой на длину от 40 до 60 диаметров (для Ø12 мм — 48–72 см). Чем больше диаметр — тем длиннее нахлёст. Место соединения должно быть внутри каркаса, не ближе 30 см к углу или краю конструкции. Это зона, где напряжение максимальное — стык там быстро разрушится.
Прутки соединяются не только по длине, но и по слоям. В плитах и высоких лентах делают два пояса: нижний и верхний. Их связывают вертикальными перемычками — хомутами или П-образными скобами. Шаг между перемычками — 30–50 см. В зонах большой нагрузки — 20–30 см.
Каркас собирают на сухой подушке. После сборки его приподнимают на пластиковые фиксаторы — «стульчики». Это создаёт защитный слой бетона снизу. Он должен быть не меньше 4 см. То же касается боков и верха: арматура не должна соприкасаться с опалубкой. Без этого сталь ржавеет и теряет прочность.
Типичные ошибки
Ошибка при армировании — не просто просчёт, а реальная угроза конструкции. Нарушение одного узла способно вывести из строя весь фундамент. Ниже — распространённые ошибки, которые встречаются чаще всего:
1. Обрыв арматуры в углу
Прут заканчивается как раз в точке поворота. Это создаёт слабое место. В углу возникают сжимающие и растягивающие силы. Без соединения с соседними прутками бетон принимает нагрузку сам. Он не справляется — появляются трещины.
2. Слишком короткий нахлёст
При соединении двух прутков длина нахлёста недостаточная. Арматура не работает как единое целое. Нагрузка “перепрыгивает” с одного прутка на другой. В этом месте возникает концентрация усилий. Каркас теряет прочность.
3. Сварка без расчёта
Сварка даёт жёсткий шов. Но металл теряет эластичность. При температурных перепадах шов лопается. Особенно часто это случается зимой. Арматура рвётся по линии сварки, и бетон трескается следом.
4. Острый сгиб арматуры
При изгибе под углом меньше 90 градусов металл ослабляется. В месте перегиба концентрируется напряжение. Такой элемент не выдерживает даже стандартных нагрузок. Появляется трещина, потом — отрыв.
5. Стык разных диаметров
Прутки сечением 12 и 10 мм соединены напрямую. Тонкий элемент не выдерживает нагрузку, которую передаёт толстый. Получается эффект “узкого горлышка”. Сила неравномерно распределяется, в месте перехода образуется слабая точка.
6. Арматура лежит на земле
Без фиксаторов каркас утапливается в подушку или опирается на опалубку. В результате нарушается защитный слой. Бетон не закрывает арматуру — она ржавеет. Металл теряет сцепление с бетоном и перестаёт работать.
7. Отсутствие поперечных связей
Пруты не соединены хомутами или перемычками. Каркас теряет жёсткость. При заливке его может повести. Расстояние между прутьями становится неравномерным. Арматура начинает “гулять” в теле бетона — прочность падает.
8. Арматура выходит за пределы бетона
Концы прутков торчат из залитой ленты или плиты. Это прямой путь для влаги и коррозии. Через арматуру ржавчина проникает внутрь конструкции. Со временем бетон начинает разрушаться изнутри.
Нестандартные углы
Фундамент не всегда имеет прямоугольную форму. В проектах с эркерами, террасами, крыльцами, диагональными стенами встречаются углы с отличием от 90 градусов. Армировать такие участки сложнее. Нагрузка в них распределяется неравномерно, возникает риск смещения.
Острые углы (меньше 90°)
В этих зонах бетон подвержен сжатию с одной стороны и растяжению с другой. Арматуру гнут под заданным углом, повторяя контур опалубки. При невозможности — изготавливают соединение из двух прутков с нахлёстом. Стык перекрывают дополнительным элементом, который берёт часть нагрузки.
Арматура в острых углах формирует сетку — слоистое перекрытие усиливает сопряжение. Шаг между стержнями уменьшают на 20–30% по сравнению с прямыми участками. Это компенсирует концентрацию напряжений в вершине угла.
Тупые углы (больше 90°)
Арматура в этих местах испытывает продольные силы на изгиб и скручивание. Основные прутки заводят за угол минимум на 70 см. Прямой изгиб делают плавным, с радиусом не менее 5 диаметров. При необходимости добавляют диагональные вставки, соединяющие внутренние и внешние части угла.
Если угол примыкает к дополнительному элементу дома — веранда, терраса, пристройка — армирование выполняется с полным врезанием в основной каркас. Используют Г- и П-образные вставки. Цель — сделать узел монолитным.
Примыкание к колоннам, стенам, ростверку
При переходе от ленты к плите или колонне используют закладные прутки. Их выводят из тела колонны в тело фундамента. Стыки перекрывают нахлёстом. В ростверке делают прорези или вырезы, в которые укладываются прутья, объединяя обе конструкции.
Общий принцип — непрерывность арматурной связи. Любой угол, вне зависимости от его формы, должен быть включён в общую систему каркаса. Прерывание — главная причина разрушения. Все соединения дублируются. Используются вязальные хомуты, хомутовые петли, фиксирующие элементы.
Рекомендация:
При нестандартной геометрии лучше заранее подготовить шаблоны изгибов. Это ускоряет сборку, уменьшает количество стыков, повышает точность укладки.
Выводы
Армирование — главный способ усилить бетонный фундамент. Без стального каркаса бетон не справляется с нагрузками: трескается при усадке, рвётся на изгибе, разрушается от морозов. Арматура берёт на себя напряжение, сохраняет форму конструкции и продлевает срок службы основания.
Особое внимание — углам. Это самые нагруженные зоны. Без усиления там появляются трещины. Простой изгиб прутка под 90° в два раза повышает прочность узла. П-образные вставки равномерно распределяют усилия. Чем меньше резки, тем надёжнее каркас.
Вязка предпочтительнее сварки. Проволока не ослабляет металл. Узел остаётся подвижным и гасит напряжение. Сварка допустима только при использовании спецарматуры и в заводских условиях.
Нахлёст — не меньше 40 диаметров. Стык — не ближе 30 см к углу. Концы прутков — внутри тела бетона, без выхода наружу. Фиксаторы обязательны: снизу, сбоку и сверху. Арматура не должна соприкасаться с опалубкой и грунтом.
В нестандартных углах гнут арматуру по форме. При невозможности — используют вставки с нахлёстом. В каждом случае соблюдают правило непрерывности. Каркас — это единая структура. Она работает только целиком.
Проверка армирования — до заливки. Убрать ошибку после — почти невозможно. Даже мелкое нарушение приводит к большим потерям: трещины, просадка, разрушение.
Надёжный фундамент начинается с надёжного каркаса. В арматуре нет мелочей. Каждый прут, каждый узел влияет на прочность всей конструкции. Когда всё сделано правильно — фундамент служит десятилетиями без проблем.
